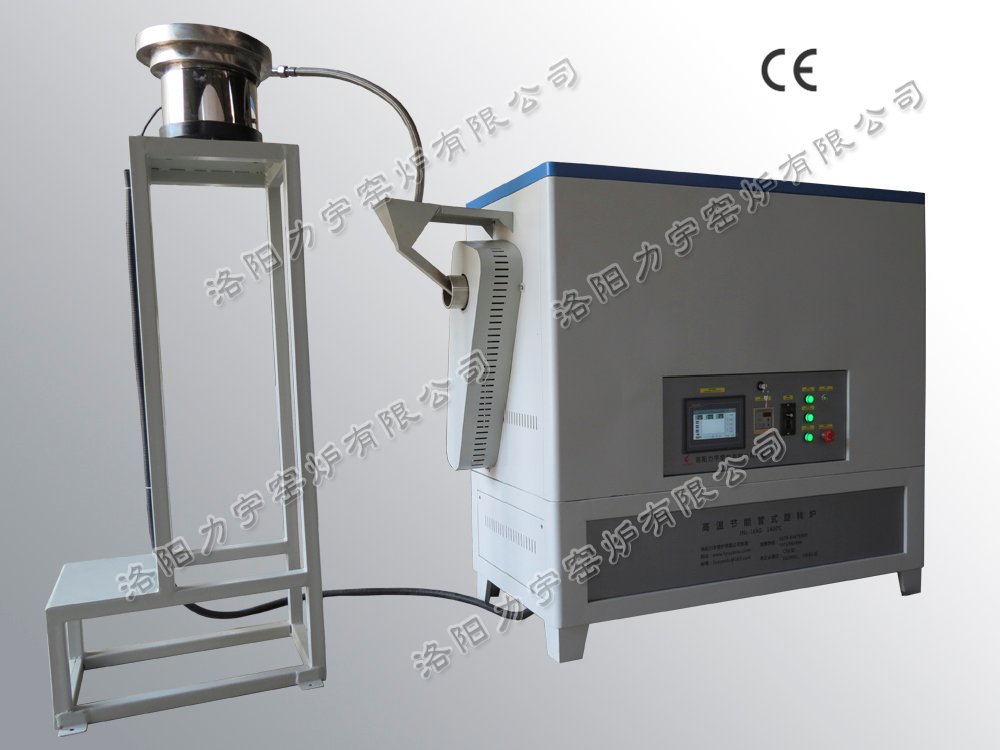

高溫節能旋轉管式爐LYL-16XG

項目		指標值
設計功率		4-35KW
額定電壓		220/380V
設定溫度		800℃ 1000℃ 1200℃ 1400℃ 1600℃ 1700℃ 1800℃ 2200℃
升溫速率		≤1-20 ℃/min（自由調節）
加熱區		100 、150、200 、300 、400、500 、600 、800、1000 、1200 、1500mm
控溫區		采用1-3區獨立控制，每區溫度可調節
爐管直徑		30 、40 、60、80 、100 、120、150 、180 、200mm
爐管材質		石英，剛玉，進口鋼管等
爐管旋轉結構		爐管一端帶有電動齒輪旋轉系統 ，旋轉速率可調節帶有數字變頻器調節速率，另一端帶有軸承導向
爐體傾斜		爐體傾斜角度可調節 ，帶有電動氣缸調節傾斜（0-30度可調）
控溫精度		±1℃
按鈕		采用進口金屬不銹鋼按鈕使用壽命超過100000次，并且?guī)ED指示燈

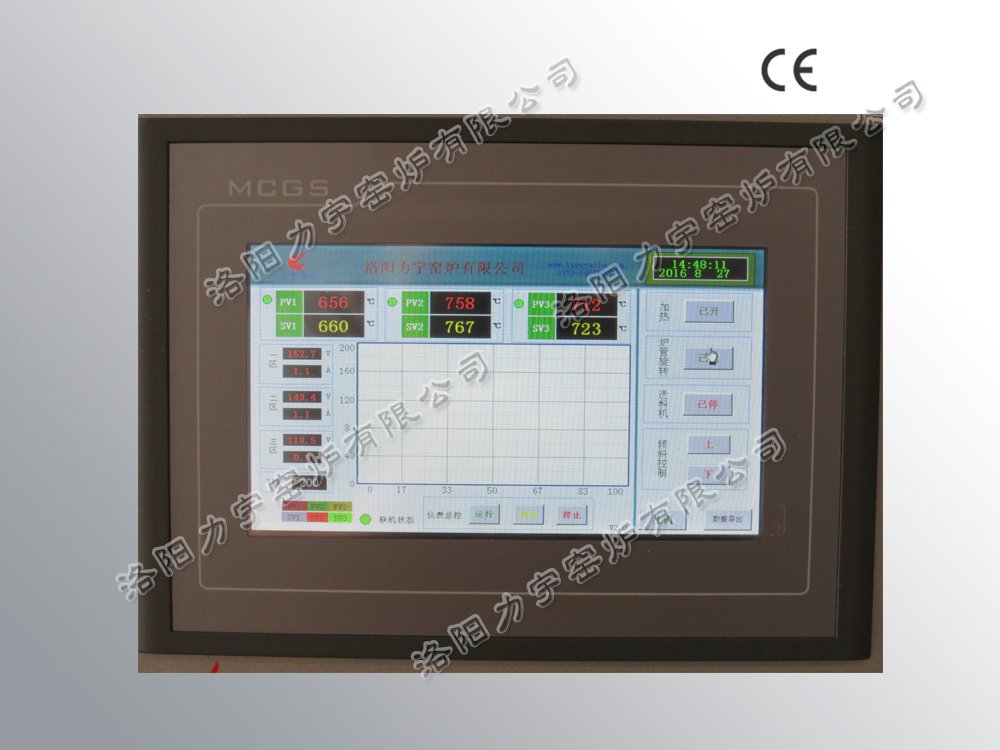

顯示參數		顯示參數:溫度、溫度段號 、段時間、剩余時間、輸出功率百分比、電壓、電流等
溫度曲線設定		溫度曲線設定：采用智能溫度控制儀，備標準PID 、人工智能調節APID或MPT等多種調節方式，具有自整定、自學習功能，無超調及無欠調的優良控制特性，具備30段程序控制功能，可實現任意斜率的升、降溫控制，具有跳轉（循環）、運行、暫停及停止等可編程/可操作命令，并允許在程序的控制運行中隨時修改程序；采用具備曲線擬合功能的人工智能調節算法，能獲得光滑平順的曲線控制效果；
控制		采用閉環技術可控硅模塊觸發控制，移相觸發控制方式，輸出電壓、電流或功率連續可調，具有恒電壓、恒電流或恒功率的特性；電流環為內環 ，電壓環為外環，在突加負載或負載電流超過限流值時 ，*調壓器的輸出電流在額定電流范圍內，確保輸出和調壓器正常工作，同時電壓環也參與調解，使調壓器的輸出電流被*在額定電流范圍內，在有充分調節余量的前提下維持輸出電流及電壓的恒定；從而達到保護發熱元件避免過大電流、電壓的沖擊，達到安全可靠的控制效果及控制精度。
進料方式		爐管兩端敞開,一邊進料一邊出料,配有進料斗,可保證均勻進料,可觀察爐管內情況,配置管堵
熱電偶型號		K型（0-1300℃）、S型(0-1600度) 、B型（0-1820）
加熱元件		電阻絲、硅碳棒、硅鉬棒
爐膛材質		復合氧化鋁纖維
爐殼表面溫度		≤42℃

備注：1.爐管尺寸及溫度可根據客戶要求定制

2.電控系統：電腦控制

、觸摸屏控制、微電腦控制可任選

選型指南（Selection Guide）

型號	加熱區長度	爐管直徑	電源電壓（V）	功率（KW）	控溫精度
LYL-16XG-100/X	100	30/40/60/80/100/120/150	220/380	4-35	±1℃
LYL16XG-150/X	150	30/40/60/80/100/120/150	220/380	4-35	±1℃
LYL-16XG-200/X	200	30/40/60/80/100/120/150	220/380	4-35	±1℃
LYL-16XG-300/X	300	30/40/60/80/100/120/150	220/380	4-35	±1℃
LYL-16XG-400/X	400	30/40/60/80/100/120/150	380	4-35	±1℃
LYL-16XG-500/X	500	30/40/60/80/100/120/150	380	4-35	±1℃
LYL-16XG-600/X	600	30/40/60/80/100/120/150	380	4-35	±1℃
LYL-16XG-800/X	800	30/40/60/80/100/120/150	380	4-35	±1℃
LYL-16XG-1000/X	1000	30/40/60/80/100/120/150	380	4-35	±1℃
LYL-16XG-1200/X	1200	30/40/60/80/100/120/150	380	4-35	±1℃
LYL-16XG-1500/X	1500	30/40/60/80/100/120/150	380	4-35	±1℃
溫度類別	800℃-1800℃可任選
非標定制	根據客戶需求，定制不同尺寸的實驗電爐

標配（Standard Accessories）

名稱		圖片	數量	說明
高溫手套			1雙	舒適感好，并能保持雙手溫暖；抗切割、耐磨及抗熱（可抗 350℃ 可接觸熱 60 秒， 100℃ 可接觸熱 180秒)持久耐用。
加熱元件	硅碳棒		2支	硅碳元件及使用溫度較高，質硬而脆，成型后使用，如碳化硅制成的硅碳棒、硅碳管在空氣干燥條件下發熱溫度可達1500℃ ，真空條件下使用溫度1000-1200℃，在氮?dú)鈿夥障率褂瞄L(zhǎng)期溫度1350℃
加熱元件	硅鉬棒		2支	硅鉬棒在氧化氣氛下加熱到高溫，表面生成一層致密的石英玻璃膜，保護其不再氧化。所以，硅鉬棒具有高溫抗氧化性。在氧化氣氛下，溫度可達1800℃ ，可以用作電子、陶瓷、磁性材料、玻璃、冶金、耐火材料等工業高溫爐的加熱元件。
坩堝鉗			1把	1 、一種常見的化學儀器。通常用來夾取坩堝。一般由不銹鋼，或不可燃、難氧化的硬質材料制成。 2 、需使用干凈的坩堝鉗。 3、用坩堝鉗夾取灼熱的坩堝時 ，需將鉗尖先預熱，以免坩堝因局部冷卻而破裂，用后鉗尖應向上放在桌面或石棉網上。 4 、實驗完畢后，應將坩堝鉗擦干凈，放入實驗器材柜中，干燥放置。 5 、夾持坩堝使用彎曲部分，其它用途時用尖頭。 6 、坩堝鉗不一定與坩堝配合使用，也可單獨使用。

可選功能配件列表（Optional Accessories List）

單獨控制柜	觸摸屏儀表	遠程輔助模塊
坩堝鉤	異徑管	爐管旋轉/可傾斜
坩堝、石英舟	管堵	真空泵
剛玉管/石英管	熱電偶	集中控制工控機
腳輪	多點測溫	尾氣凈化處理裝置

特別說明（Special Note）

質 保	整機保修一年，相關耗材除外（墊板及加熱元件除外）終身上門維修
廠務環境	1 、室內使用； 2、環境溫度在±5－45℃范圍； 3 、周?chē)h(huán)境的相對溫度不超過85％； 4 、爐子周?chē)鸁o(wú)導電塵埃、爆炸性氣體及能?chē)?yán)重破壞金屬和絕緣腐蝕性氣體。
安全保護	1 、電爐初次使用或長期停用后再次使用時 ，須進行烘爐，否則容易造成爐膛開裂。 2 、經常保持清潔，定期檢查電爐接線是否接觸良好。 3 、電爐使用時，爐溫不得超過額定溫度，以免損壞加熱元件。禁止向爐內灌注各種可燃性液體及熔解的金屬。 4、在工作過程中，一般在300℃以下，升溫速率不宜過快，由于剛開始升溫時 ，爐膛是冷的，需要吸收大量的熱量。
售后服務	1 、客戶的技術疑問 ，我們承諾在1個小時內處理完畢。 2 、返廠維修的設備我們承諾在1個工作日內出具檢測結果，3個工作日內完成維修，特殊材料需訂制，酌情處理。 3、設備返給客戶后1周之內對用戶進行回訪 ，并提供相關技術的免費咨詢 。
友情提示	1、為了設備正常使用壽命，請不要長期運行于額定溫度。 2、在收貨時仔細清點核對貨物及配件數量，以免少發漏發給您帶來不便。 3、為延長儀器的使用壽命，我們建議升溫速率和降溫速率為10℃/min 。 4、冷卻速率不應超過5℃/min 5 、此爐沒有真空密封結構 ，所以不可通入易燃易爆氣體。 6 、此爐使用一段時間后，爐膛會出現微小的裂紋，這屬于正?div id="jfovm50" class="index-wrap">，F(xiàn)象，不會影響使用，同時可以用氧化鋁涂層進行修補。

常見故障及故障排除（Common Faults & Trouble Shooting）

故障現象	故障原因	排除方法
打開控制電源開關無電源指示	控制線路，保險管斷，供電無電	檢查有無短路排除后更換保險管
設備運行時有電壓無電流	加熱元件斷裂	更換加熱元件
儀表PV顯示相應型號熱電偶的上限溫度	熱電偶短路	更換熱電偶
電源一切正常但爐體不能升溫	控制主線路損壞	通知***維修人員檢修
