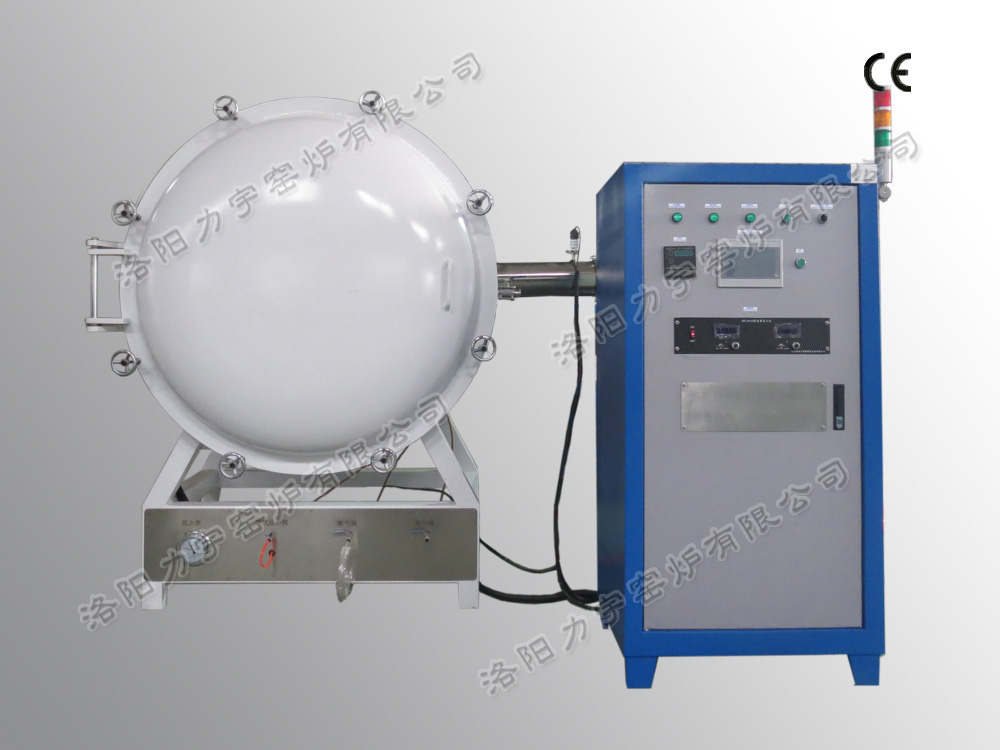

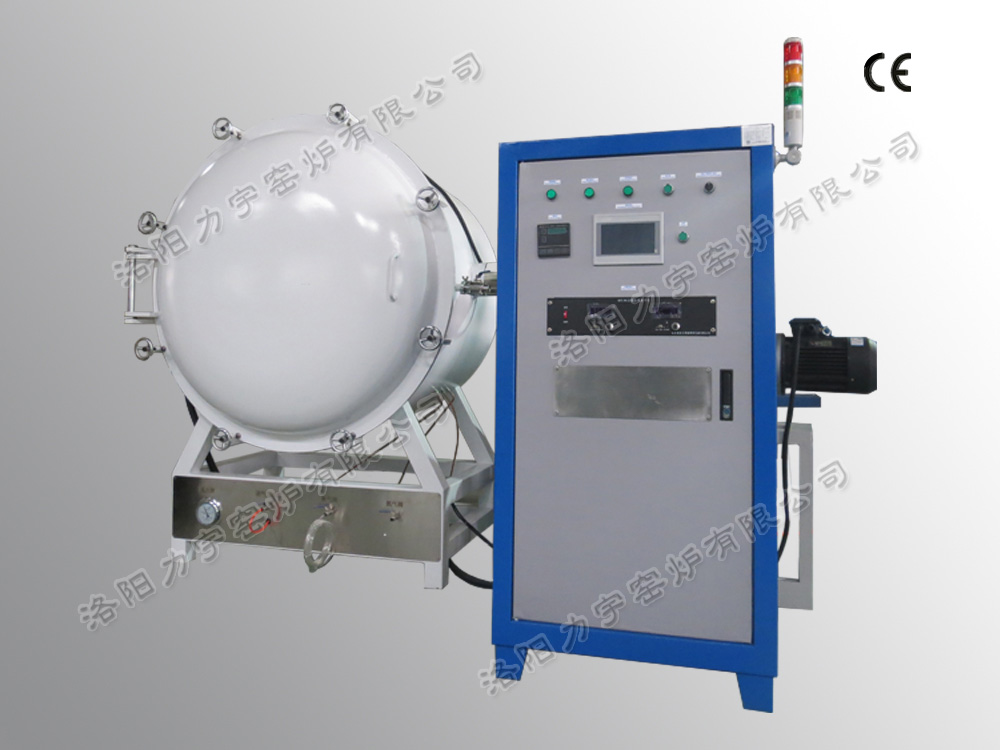

高溫高真空爐LYL-16ZLF

訂購咨詢營銷網絡

產品推薦

咨詢熱線：

0379-64678999

157-3796-4666

高溫馬弗爐系列

真空氣氛電爐系列

高溫臺車電爐系列

高溫升降電爐系列

高溫熔塊電爐系列

高溫輥道窯系列

高溫管式電爐系列

高溫立式電爐系列

高溫鐘罩電爐系列

高溫?zé)崽幚頎t系列

高溫井式電爐系列

高溫箱式電阻爐系列

高溫高真空電爐系列

高溫梭式電爐系列

高溫牙科烤瓷爐系列

電腦集中控制爐系列

電熱干燥設備系列

抗熱震實驗爐系列

回轉窯系列

網帶爐系列

工業電爐系列

熱壓實驗爐系列

研發試驗設備系列

高溫電爐配件系列

全國咨詢熱線

0379-64678999

157-3796-4666

產品簡介
產品參數
標準配件

　　設備簡介(Brief Introduction)

　　高溫高真空爐LYL-16ZLF系列真空爐設備主要用于硬質合金、磁性材料

、陶瓷以及粉末材料的真空燒結、淬火等。針對材料的高溫?zé)Y(jié)工藝保證耐熱及絕緣性可靠性設計

，新型電極結構杜絕了高溫爐電極漏水現象

，并且加熱系統中的易損部件更便于維修和更換

。

　　主要用途(Application)

　　本設備廣泛用于高校

、科研院所

、工礦企業等,是做粉末、電子

、冶金、醫藥

、陶瓷、硫磺

、玻璃新材料、化工

、金屬燒結和金屬熱處理等實驗和生產的理想設備。

　　結構說明（Structure）

　　1.碳鋼外殼

，由***壓力容器工廠焊接，保證焊縫氣密性

，無沙眼

、斷紋等漏氣點

。

　　2.根據要求

，制成雙層爐殼，o型密封硅膠墊圈密封

。

　　3.爐門密封采用線切割法蘭，鑲嵌O型硅膠圈，手輪鎖緊

。

　　4.爐膛可方可圓，爐門可選電動開啟

　　5.爐殼外表面靜電噴塑防銹處理

，美觀大方

。

　　6.氧化鋁多晶纖維高溫爐膛

，美觀節能

　　7.以確保安全

、***使用，采用知名電器

；

　　8.溫度控制和檢測全部采用

　　單鉑銠（S型）≤1500℃；

　　雙鉑銠（B型）≤1800℃

；

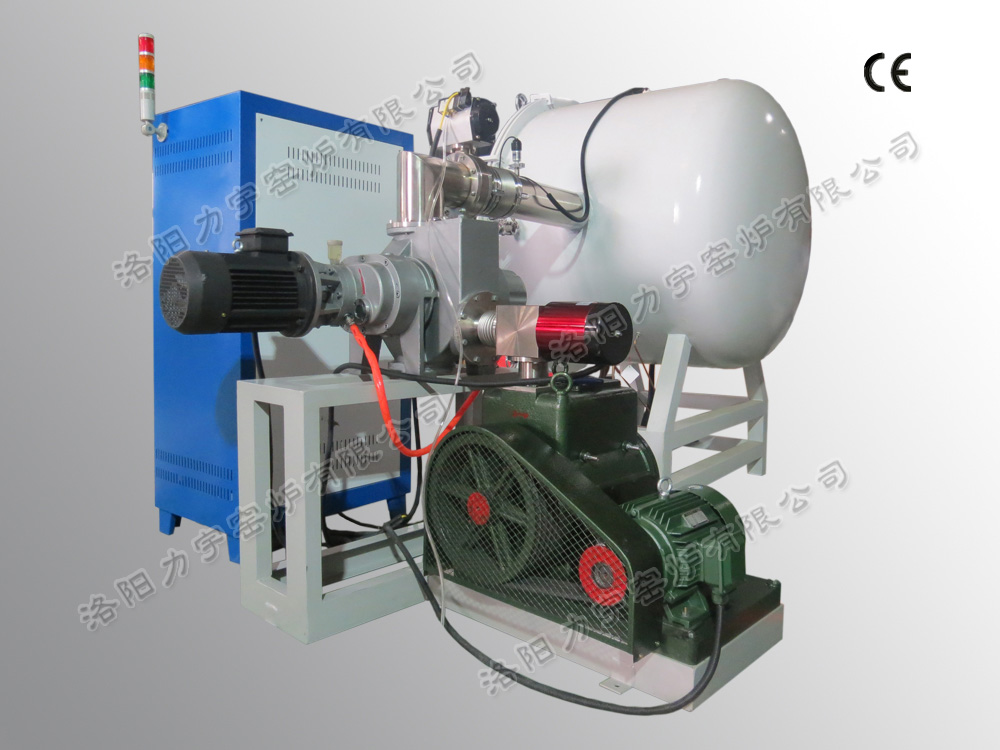

　　真空系統說明（Vaccum System）

　　1、真空系統為擴散泵機組：即為擴散泵+旋片羅茨真空泵

；由高真空擴散泵、水冷擋板

、旋片真空泵

、電磁真空帶充氣閥

、高真空氣動檔板閥（主閥）

、高真空氣動檔板閥預抽閥、高真空氣動檔板閥（出口閥）

、前級管路充氣閥、連接管路

、密封圈、復合真空計及配電柜等組成的抽氣系統

。

、本機組不適宜抽除對金屬有腐蝕作用和對泵油起化學反應的氣體

。它可作為真空冶煉、真空燒結

、真空熱處理、真空鍍膜

、真空釬焊、太空模擬實驗裝置等高科技設備的高真空獲得裝置

。工作環境溫度5~40℃，相對濕度不大于85%，冷卻水溫度25℃+5℃

。

　　3、真空度與真空泵的抽氣能力

、艙室的密封性以及艙室內部材料（爐體內壁、實驗器件

、熱沉等）的放氣量有關，本機組的極限壓力為1×10-3pa,使用壓力為1×10-2pa

，抽氣時間約為1小時。

、擴散泵不能單獨形成抽氣，必須由前級泵將系統壓力降低至擴散泵要求啟動的壓力之內

，一般為≤10pa

。

、在擴散泵的進氣口裝有新型的水冷檔板

，可有效的防止擴散泵中的油蒸汽返流入真空室內

，避免對實驗儀器的污染

。

、為了防止前級泵中的真空油在停泵時返流入擴散泵泵腔內

，必須在前級真空的進氣口配電磁閥，在停泵時自動將系統管路隔離

。

　　7、閥門均采用氣動動方式

，操作方便。

、在開始抽氣時,此系統中設置有預抽管路,被抽氣體不經過擴散泵而由前級泵直接抽出,這樣做可避免被抽容器中氣體對擴散泵的污染（水分、揮發物

、雜質），待被抽容器壓力降低至10pa時,關閉預抽閥

、開啟擋板閥,擴散泵開始對被抽容器開始正常抽氣

。

　　企業資質和榮譽（Qualification&Honor）

　　質量管理體系認證GB/T19001:2016/ISO 9001:2015

；歐盟CE認證

；“洛陽市文明誠信經營示范企業”“中國電爐行業***”；“質量

、服務、信譽AAA企業”

。產品經得起***檢測機構的檢驗，如需要可以出具第三方鑒定證書

。

　　主要功能和特點（Main Functions&Features）

　　1.溫度范圍寬廣800℃-1800℃（可選）

　　2.真空度可高至10-3pa（可選）

　　3.節能省電，環保無污染（爐膛材料高純復合氧化鋁/陶瓷多晶纖維

，質輕，蓄熱少

，節能，平均下來半功率工作）

　　4.更換方便節能省時（加熱元件為優質電阻絲/硅碳棒/硅鉬棒

，使用壽命長更換方便）

　　5.單獨控制柜，操作方便

，更人性化

　　6.溫控精度高（儀表質量上乘，控溫精度±1℃）儀表可以出具第三方檢測證書

　　7.爐溫均勻性好（合理布局

，溫場均衡，爐腔無死角）

　　8.PLC觸摸屏控溫

，升溫速率可調，自動操作

　　9.超溫超壓超流自動保護

，帶有紅綠黃三色工作狀態指示燈

　　10.氣體流量計可選浮球流量計和質量流量計，實現手動和自動控制氣體流量，也可以關閉不通氣體

　　11.應用范圍廣泛：高校

，科研院所，工礦企業等做粉末

，軍工，電子

，冶金，醫藥

，陶瓷，玻璃

，機械，新材料開發

，特種材料

，耐火材料

，建材，化工

，金屬燒結和金屬熱處理等試驗和生產

　　12.雙層殼體，空氣隔熱

，（可配冷水機）

　　13.外殼噴塑，雙色搭配外觀精美大方

　　14.口碑良好

，客戶眾多

　　15.性價比好，售后服務完善

，質保1年，終身上門維修

主要技術參數（Main Technical Parameters）

項 目	指標 值
額定電壓	220V/380V
設計溫度	800℃，1000℃ ，1200℃，1400℃ ，1600℃，1700℃ ，1800℃
升溫速率	≤0.1-40℃/min（可調節）
加熱元件	優質進口電阻絲/優質U型硅碳棒/優質U型硅鉬棒
控溫精度	±1℃
真空度	-0.1mpa-6.7*10-3pa （可選）
流量計	浮球流量計（質量流量計可選）
控溫方式	觸摸屏控制，PID調節 、智能微電腦控制，多段可編程序控溫曲線，無需看守（全自動升溫、保溫,開門斷電）
測溫元件	K（0-1300℃）/S(0-1600℃)/B（0-1820℃）
爐膛材料	陶瓷多晶纖維 /氧化鋁纖維/復合氧化鋁纖維/高純復合氧化鋁纖維/進口纖維
可通氣氛	可通惰性保護性冷卻氣體，如氮?dú)猓瑲鍤?div id="jfovm50" class="index-wrap">，氧氣，一氧化碳。也可以選擇關閉不通氣氛。
散熱方式	雙層殼體，空氣隔熱層（水冷系統可選配置冷水機）
表面溫升	≤30℃
隨機贈送	加熱棒2支，棒具2個，坩堝鉗1個 ，耐火手套1雙，說明書合格證各1份

選型指南（Selection Guide）

型號	爐膛尺寸（深寬高/直徑高mm）	電源電壓（V）	功率（KW）	控溫精度
LYL-16ZLF-1	300300300/300*300	380	12	±1℃
LYL-16ZLF-2	500500500/500*500	380	25	±1℃
LYL-16ZLF-3	700500500/500*700	380	30	±1℃
LYL-16ZLF-4	800500500/500*800	380	40	±1℃
LYL-16ZLF-5	800800800/800*800	380	90	±1℃
LYL-16ZLF-6	1200800800/800*1200	380	100	±1℃
LYL-16ZLF-7	100010001000/1000*1000	380	120	±1℃
LYL-16ZLF-8	150010001000/1000*1500	380	150	±1℃
LYL-16ZLF-9	200010001000/10002000	380	180	±1℃
溫度類別	800℃-1800℃可任選
非標定制	根據客戶需求，定制不同尺寸的實驗電爐，爐膛可圓可方

標配（Standard Accessories）

名稱		圖片	數量	說明
高溫手套			1雙	舒適感好，并能保持雙手溫暖；抗切割、耐磨及抗熱（可抗 350℃ 可接觸熱 60 秒， 100℃ 可接觸熱 180秒)持久耐用。
加熱元件	硅碳棒		2支	硅碳元件及使用溫度較高，質硬而脆，成型后使用，如碳化硅制成的硅碳棒、硅碳管在空氣干燥條件下發熱溫度可達1500℃ ，真空條件下使用溫度1000-1200℃ ，在氮?dú)鈿夥障率褂瞄L(zhǎng)期溫度1350℃
加熱元件	硅鉬棒		2支	硅鉬棒在氧化氣氛下加熱到高溫，表面生成一層致密的石英玻璃膜，保護其不再氧化。所以，硅鉬棒具有高溫抗氧化性。在氧化氣氛下，溫度可達1800℃ ，可以用作電子、陶瓷、磁性材料、玻璃、冶金、耐火材料等工業高溫爐的加熱元件。
坩堝鉗			1把	1 、一種常見的化學儀器。通常用來夾取坩堝。一般由不銹鋼，或不可燃、難氧化的硬質材料制成。 2、需使用干凈的坩堝鉗。 3、用坩堝鉗夾取灼熱的坩堝時 ，需將鉗尖先預熱，以免坩堝因局部冷卻而破裂，用后鉗尖應向上放在桌面或石棉網上。 4 、實驗完畢后，應將坩堝鉗擦干凈，放入實驗器材柜中，干燥放置。 5、夾持坩堝使用彎曲部分，其它用途時用尖頭。 6 、坩堝鉗不一定與坩堝配合使用，也可單獨使用。

可選功能配件列表（Optional Accessories List）

一體化控制	觸摸屏儀表	遠程輔助模塊
觀察窗	排氣孔和煙囪	熱風扇
坩堝、匣缽	門堵	爐底板
鼓風	熱電偶	集中控制工控機
腳輪	多點測溫	尾氣凈化處理裝置

特別說明（Special Note）

質 保	整機保修一年，相關耗材除外（墊板及加熱元件除外）終身上門維修
廠務環境	1、室內使用； 2 、環境溫度在±5－45℃范圍； 3 、周圍環境的相對溫度不超過85％； 4 、爐子周圍無導電塵埃、爆炸性氣體及能嚴重破壞金屬和絕緣腐蝕性氣體。
安全保護	1 、電爐初次使用或長期停用后再次使用時 ，須進行烘爐，否則容易造成爐膛開裂。 2 、經常保持清潔，定期檢查電爐接線是否接觸良好。 3 、電爐使用時，爐溫不得超過額定溫度，以免損壞加熱元件。禁止向爐內灌注各種可燃性液體及熔解的金屬。 4 、在工作過程中，一般在300℃以下，升溫速率不宜過快，由于剛開始升溫時 ，爐膛是冷的，需要吸收大量的熱量。
售后服務	1 、客戶的技術疑問，我們承諾在1個小時內處理完畢。 2 、返廠維修的設備我們承諾在1個工作日內出具檢測結果，3個工作日內完成維修，特殊材料需訂制，酌情處理。 3 、設備返給客戶后1周之內對用戶進行回訪，并提供相關技術的免費咨詢。
友情提示	1、為了設備正常使用壽命，請不要長期運行于額定溫度。 2 、在收貨時仔細清點核對貨物及配件數量，以免少發漏發給您帶來不便。 3 、為延長儀器的使用壽命，我們建議升溫速率和降溫速率為10℃/min。 4 、冷卻速率不應超過5℃/min 5 、此爐沒有真空密封結構，所以不可通入易燃易爆氣體。 6、此爐使用一段時間后，爐膛會出現微小的裂紋，這屬于正常現象，不會影響使用，同時可以用氧化鋁涂層進行修補 。

常見故障及故障排除（Common Faults & Trouble Shooting）

故障現象	故障原因	排除方法
打開控制電源開關無電源指示	控制線路，保險管斷，供電無電	檢查有無短路排除后更換保險管
設備運行時有電壓無電流	加熱元件斷裂	更換加熱元件
儀表PV顯示相應型號熱電偶的上限溫度	熱電偶短路	更換熱電偶
電源一切正常但爐體不能升溫	控制主線路損壞	通知***維修人員檢修
