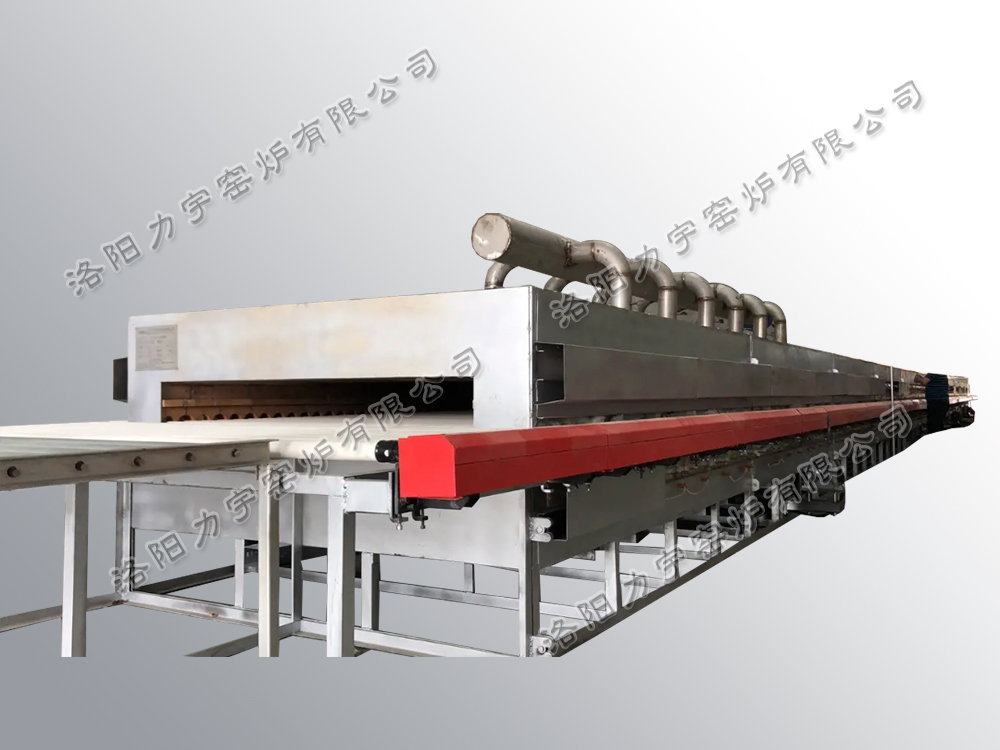

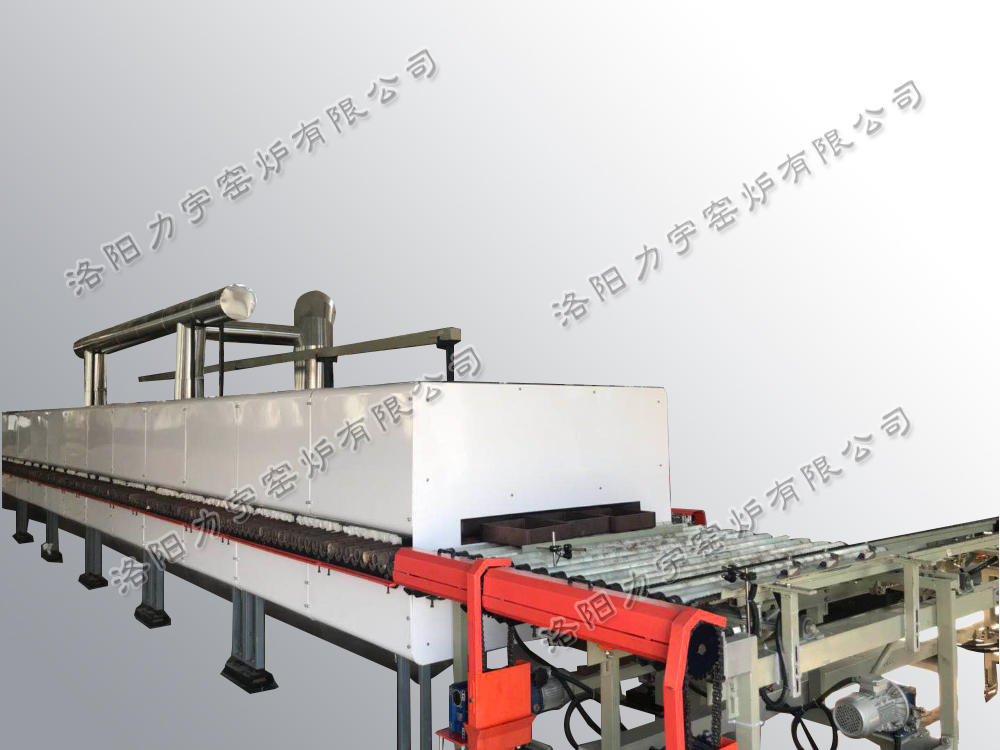

高溫輥道窯

項目	單位	LYL系列輥道爐
項目	單位	LYL-80-12	LYL-180-12	LYL-300-12	LYL-800-12	LYL-1000-12	LYL-1100-12
參考額定加熱功率	kW	90	180	300	800	1000	1100
電壓/相數	V/相	380/3
爐膛尺寸 (長寬高)	mm	10000780200	18000800100	30000800200	80000800240	100000800300	120000800300
輥棒間距	mm	75	75	75	85	100	100
輥棒直徑	mm	?42	?42	?42	?60	?65	?75
最高溫度	℃	1300
工作溫度	℃	室溫~1200
加熱元件	高溫電阻絲/優質硅碳棒
參考溫區	區	6	9	13	38	50	60
參考控溫點	點	14	18	25	76	100	120
溫控波動度	℃	≤±1（以實際測量為準）
爐溫截面溫差	℃	≤±5（以實際測量為準）
測溫偶	分度號	K/S
溫控方式		單設定點智能儀表，PID調節 ，SCR控制
速度范圍	mm/h	150-1000	400-1500	400-2000	1000-4000	1500-4500	1500-4500

　　五

、輥道窯控制系統

　　溫度控制采用PID自動控制。自動升溫調節

，PID自整定

，過零觸發。執行元件為雙向可控硅，具有無機械觸點

，無噪聲

、壽命長，對電網無干擾等優點

，操作集中，觀察直觀

。

　　控制面板采用直觀可視式結構

，每區溫控系統都設相應的報警裝置，具體有各區超溫報警裝置

；每區還設置了獨立的空氣開關

，方便操作維修

。

　　測溫?zé)犭娕疾捎貌迦胧綗犭娕?div id="jfovm50" class="index-wrap">，并備有測量熱電偶插入孔。不用時應用耐火纖維塞緊

，以防止?fàn)t膛內熱量外溢

。控制系統能保證在額定條件下正常工作

，可每天24小時連續運?div id="jfovm50" class="index-wrap">？筛鶕?jù)用戶要求設計生產

　　六

、輥道窯爐體結構

　　6.1.爐襯側墻由莫來石聚輕標磚材料濕砌而成保溫層用輕質纖維材料。

　　6.2.預熱排膠區設可調排氣口

。

　　6.3.爐體側設便于拆卸的掛板(設手柄)，頂設防護罩

，外表美觀

。

　　6.4.為了降低產品的出口溫度(出口溫度約90°C)在降溫區設降溫水套，設有水過溫

、過壓

、欠壓或停水報警裝置。

　　七

、機械運動部分

　　7.1：傳動裝備：傳動采用斜齒輪式傳動（產地廣東），傳動的主動裝在窯爐的右邊

，（以窯頭向后看的方向）

，1臺變頻電機（產地江蘇）

，速度可調。調節速度為每分鐘120mm～700mm

　　7.2：傳動結構：傳動機構是窯爐進產品的動力源

，運動是否平穩可靠直接響產品質量，傳動由變頻電機帶動齒輪傳動

。根據機械設計原理組合而成

。

　　7.3：傳動管：傳動管采用碳化硅管/不銹鋼管/剛玉陶瓷管等（可根據不同的溫度需求和爐膛大小選擇或者定制）。
