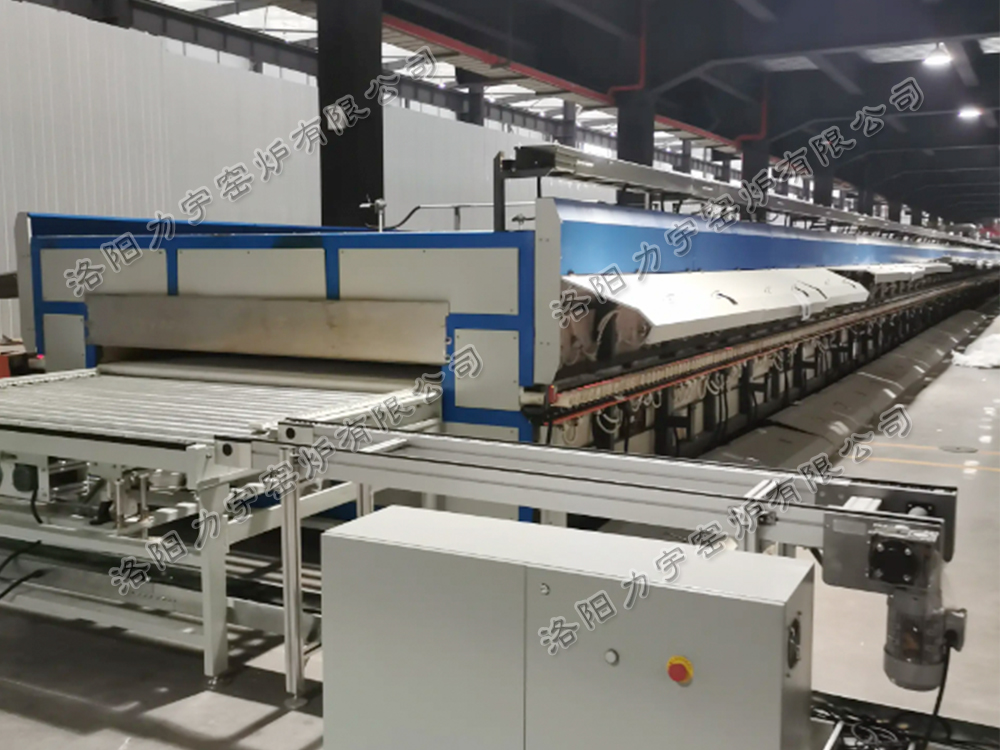

高溫輥道窯
咨詢熱線：
高溫馬弗爐系列
真空氣氛電爐系列
高溫臺車電爐系列
高溫升降電爐系列
高溫熔塊電爐系列
高溫輥道窯系列
高溫管式電爐系列
高溫立式電爐系列
高溫鐘罩電爐系列
高溫?zé)崽幚頎t系列
高溫井式電爐系列
高溫箱式電阻爐系列
高溫高真空電爐系列
高溫梭式電爐系列
高溫牙科烤瓷爐系列
電腦集中控制爐系列
電熱干燥設備系列
抗熱震實驗爐系列
回轉窯系列
網帶爐系列
工業電爐系列
熱壓實驗爐系列
研發試驗設備系列
高溫電爐配件系列
一、適用范圍
輥道爐是一種產量高
輥道窯適用于大批量生產
二、技術指標
1
2、加熱選用電阻絲或硅碳棒
3、溫度適用范圍200-1300oC
三、窯爐特點
1
2、爐膛采用新型材料
3、選用新型耐火材料
4、裝料方式：將物料裝于匣缽中
5
、窯內氣氛：空氣。物料在燒成過程中會產生水蒸氣等少量廢氣。6
、氣氛控制：在預熱段和燒成段設排氣管，用于窯內加快排出窯內的各種廢氣。四、主要技術參數及要求
4.1、額定溫度：200-1300oC
。常用溫度：1200oC（可調）。4.2、額定功率：根據爐膛尺寸和溫度不同
。4.3
、保溫功率：保溫功率和進料速度、爐頂排氣量有關4.4
、供電電源：3φ—380V4.5
、加熱區數：根據爐膛長度不等4.6、控溫點數：加熱區的2倍
4.7
、加熱方式：上下加熱，恒溫區上下分別控溫4.8、加熱元件：高溫電阻絲或者硅碳棒
4.9
、控溫精度：≤±1oC4.10
、截面溫差（恒溫段）：≤±5oC4.11匣缽尺寸（L×W×H）：300×300×90mm(需方自備，尺寸可以定制)
4.12、窯體外形尺寸約（L×W×H）：根據爐膛尺寸不等
4.13
4.14
4.15、參考爐膛尺寸（L×W×H）（可根據需求定制）
項目 | 單位 | LYL系列輥道爐 | |||||
LYL-80-12 | LYL-180-12 | LYL-300-12 | LYL-800-12 | LYL-1000-12 | LYL-1100-12 | ||
參考額定加熱功率 | kW | 90 | 180 | 300 | 800 | 1000 | 1100 |
電壓/相數 | V/相 | 380/3 | |||||
爐膛尺寸 | mm | 10000*780*200 | 18000*800*100 | 30000*800*200 | 80000*800*240 | 100000*800*300 | 120000*800*300 |
輥棒間距 | mm | 75 | 75 | 75 | 85 | 100 | 100 |
輥棒直徑 | mm | ?42 | ?42 | ?42 | ?60 | ?65 | ?75 |
最高溫度 | ℃ | 1300 | |||||
工作溫度 | ℃ | 室溫~1200 | |||||
加熱元件 | 高溫電阻絲/優質硅碳棒 | ||||||
參考溫區 | 區 | 6 | 9 | 13 | 38 | 50 | 60 |
參考控溫點 | 點 | 14 | 18 | 25 | 76 | 100 | 120 |
溫控波動度 | ℃ | ≤±1（以實際測量為準） | |||||
爐溫截面溫差 | ℃ | ≤±5（以實際測量為準） | |||||
測溫偶 | 分度號 | K/S | |||||
溫控方式 | 單設定點智能儀表 | ||||||
速度范圍 | mm/h | 150-1000 | 400-1500 | 400-2000 | 1000-4000 | 1500-4500 | 1500-4500 |
五、輥道窯控制系統
溫度控制采用PID自動控制
控制面板采用直觀可視式結構，每區溫控系統都設相應的報警裝置
，具體有各區超溫報警裝置；每區還設置了獨立的空氣開關，方便操作維修。測溫?zé)犭娕疾捎貌迦胧綗犭娕?div id="d48novz" class="flower left">
六、輥道窯爐體結構
6.1.爐襯側墻由莫來石聚輕標磚材料濕砌而成保溫層用輕質纖維材料。
6.2.預熱排膠區設可調排氣口
。6.3.爐體側設便于拆卸的掛板(設手柄)
，頂設防護罩，外表美觀。6.4.為了降低產品的出口溫度(出口溫度約90°C)在降溫區設降溫水套
，設有水過溫、過壓、欠壓或停水報警裝置。七、機械運動部分
7.1：傳動裝備：傳動采用斜齒輪式傳動（產地廣東），傳動的主動裝在窯爐的右邊
，（以窯頭向后看的方向），1臺變頻電機（產地江蘇），速度可調。調節速度為每分鐘120mm～700mm7.2：傳動結構：傳動機構是窯爐進產品的動力源
7.3：傳動管：傳動管采用碳化硅管/不銹鋼管/剛玉陶瓷管等（可根據不同的溫度需求和爐膛大小選擇或者定制）。
